在我們電力系統(tǒng)中，對于電力設備的絕緣阻值的測量是很重要的一個環(huán)節(jié)，通常我們會利用絕緣電阻測試儀來進行絕緣阻值的測量，今天主要給大家介紹一下針對電力電纜等具有絕緣特性的設備在測量絕緣阻值或者面臨外界電磁場擾動的情況下，我們需要如何去精準測量絕緣電阻值。
為確保檢測結果的精準性不受表面漏電及電磁場的干擾所影響，我們會在實踐操作中利用測量儀器的屏蔽端功能，以達到消除漏電電流以及抑制干擾信號的目的。

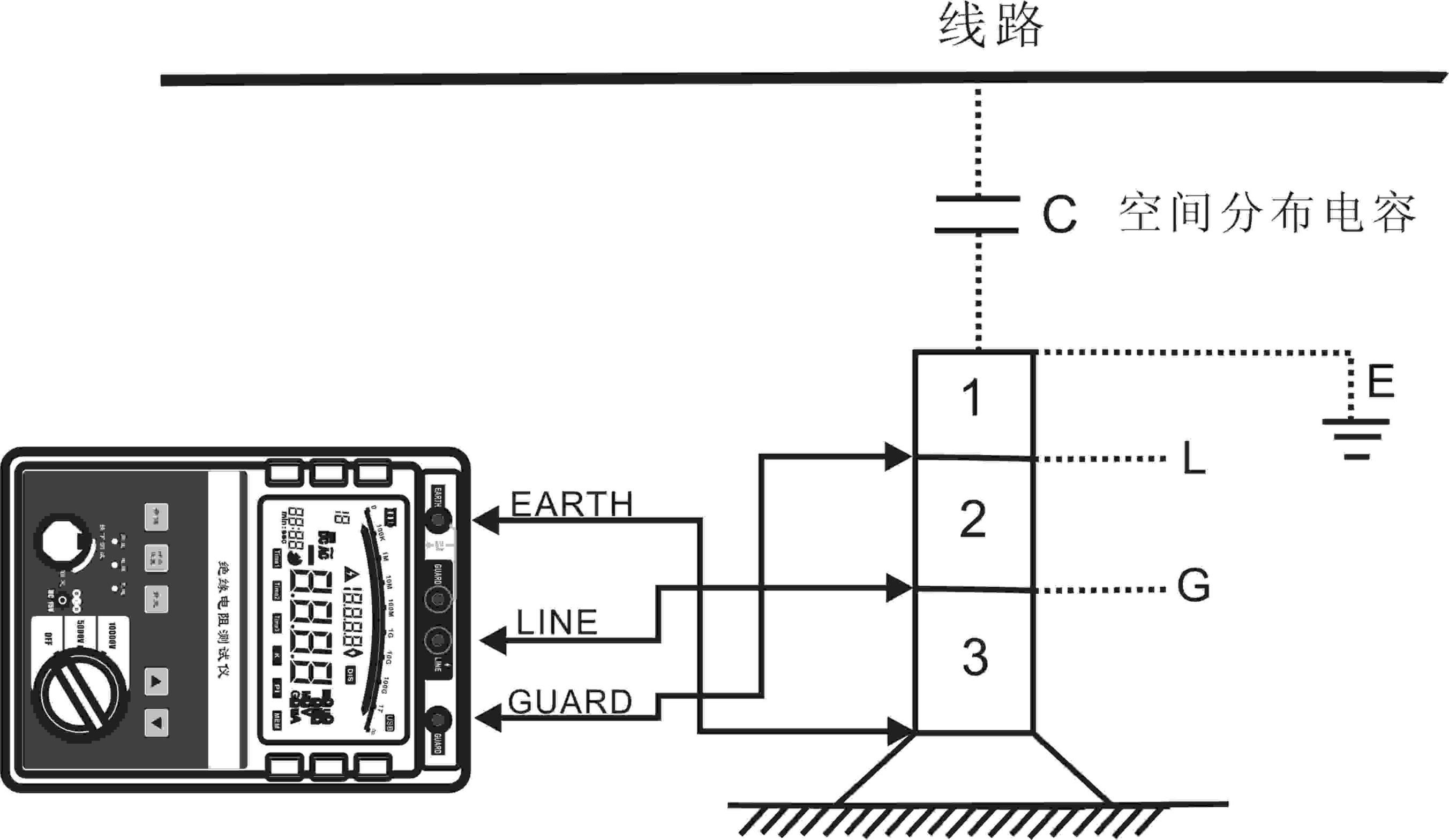

就如對兩節(jié)及以上的待測樣品來說，比如避雷器和耦合電容，可按照下圖所展示的連接方式進行精確測量。在這個電路中，我們將屏蔽端與被測避雷器上一層法蘭相聯結，這樣便可以有效阻止來自上部高壓線路等因素產生的干擾電流通過測試主回路影響到測量結果。同時，對于最上層的避雷器而言，我們還可以通過將上面的法蘭接至測量儀的地端（EARTH）后再進行接地處理，讓干擾電流能夠順利流入大地，從而實現更加徹底的干擾消除效果。需要注意的是，這種方法并不能保證百分之百完全消除所有干擾。
數字兆歐表能夠很精準地進行絕緣阻值的測量工作，當我們碰到電流泄露或是外界電磁干擾時，可以從上述的方法進行著手測量。
