電纜故障多功能測試儀如何做漏電測試試驗

返回打印來源：儀天成電力時間：2024/08/07 閱讀：次

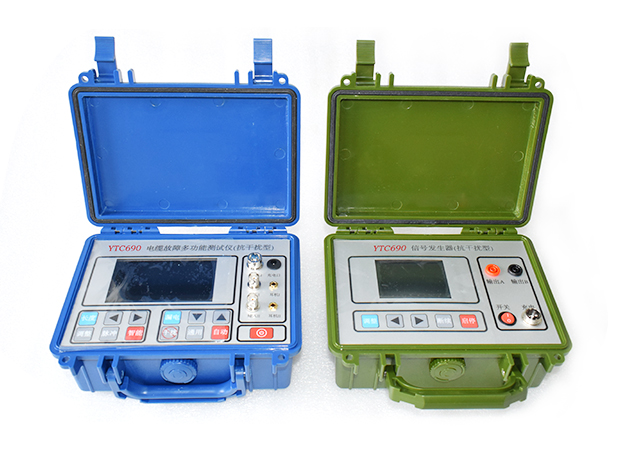

電纜對于我們如今飛速發展的社會來說是必不可少的，其承載著電力的運輸重要作用，電纜雖然在最初的時候質量性能上面都很佳，但是隨著時間等一些因素的影響可能就會導致一些故障情況的發生，電纜故障多功能測試儀是一款優良的電纜故障點查找的儀器，今天主要給大家介紹一下這款儀器如何做漏電測試試驗。

漏電測試內容：主要測試電纜的芯線對地漏電點、芯線對鎧甲漏電點、芯線間的漏電點。
漏電測試主要步驟：（漏電就是絕緣不良）
1、首先將電纜的對端懸空，電纜原來的接地線斷開。
2、用萬用表或搖表測試電纜的相線間絕緣、相線和鎧甲絕緣、相線和地的絕緣情況。根據絕緣情況可以分為相間絕緣不良、相對鎧絕緣不良、相對地絕緣不良。（絕緣不良指絕緣電阻小于 500K 歐）
3、各種情況下信號發生器接線方法： 1）相線間絕緣不良需要把信號發生器紅夾子和黑夾子分別接絕緣不好的兩相芯線。 2）相線和鎧甲絕緣不良需要紅夾子接相線、黑夾子接鎧甲。 3）相線對地絕緣不良需要紅夾子接相線、黑夾子接地釬，地釬要插到地上，盡量遠離被測電纜，接地釬的線拉直后要和被測電纜垂直。
4、按“漏電”鍵進入路徑漏電測試界面，默認為抗干擾模式，必須用通道 I，進行測試。
5、觀察主機屏幕波形，耳機聲音的變化。1）相間絕緣不良到達絕緣不良的點聲音最大，超過后聲音急劇減小，所以要找聲音突然變小的點。 2）相線和鎧甲絕緣不良到達絕緣不良的點聲音最大，超過后聲音急劇減小，所以要找聲音突然變小的點。 3）相線對地絕緣不良探桿到達后聲音最大，探頭過了故障點聲音減小，所以要尋找聲音突變的點。
注意：信號發生器的工作原理是紅夾子輸出信號，信號經過電纜最終要通過黑夾子回到信號發生器，所以無論哪種加信號的方式都是要有電流的回路。理解了這一點就可以現場靈活運用，給測電纜帶來很多方便。

綜上便是如何利用電纜故障多功能檢測設備進行漏電測試的步驟過程，希望對電力檢測工作者有所幫助。
